Multi XS 3600 Batterieladegerät

Das MULTI XS 3600 ist ein vielseitig einsetzbares Ladegerät im kompakten Format. Es bieter deutlich mehr Leistung als das kleinere XS 800. Eine normale Autobatterie kann über Nacht geladen werden. Es eignet sich ideal für das Laden und die Ladeerhaltung aller Batterien in Ihrem Fahrzeug.

Eigenschaften

4-stufig vollautomatisch primär geschaltet.
Lädt Blei-Säure-Batterien (Offene, MF, GEL und AGM) von 1,2Ah bis 120Ah.
Erhaltungsladung mit Pulsen verlängert die Lebensdauer und erhöht die Leistung der Batterie.
Lädt auch vollkommen entladene Batterien.
Pulse zum Auffrischen von Batterien mit leichtem Sulfatgehalt.
Drei Ladeeinstellungen für kleine Batterien, größere Batterien und eine spezielle Kälteposition, die auch für AGM-Batterien geeignet ist.
Niedriger Rückstrom, niedriger Rauschwert und Unabhängigkeit von der Eingangsspannung (170-260V).
Hohe Effektivität: 85%

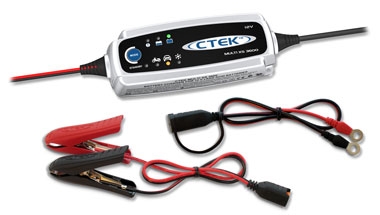

Lieferung mit zwei austauschbaren Anschlusskabeln, einem mit Polklemmen und einem mit Ringkabelschuhen.
Kann monatelang angeschlossen bleiben, ideal für Saisonfahrzeuge.
Kompaktes Design mit Haltevorrichtung für feste Montage.
5 Jahre Garantie.

Sicherheit

Elektroniksicher, empfindliche Elektronik des Fahrzeugs wird nicht beschädigt. Die Batterie kann normalerweise während des Ladevorgangs an das Fahrzeug angeschlossen bleiben.
Minimale Gasbildung und ein zum Patent angemeldetes Funkenschutzsystem.
Geschützt gegen Kurzschluss und Vertauschen der Pole.
Doppelt isoliert.
Spritzwasser- und staubdicht (IP65), zugelassen für Benutzung im Freien.
Progressiver Temperaturschutz.
Getestet und zugelassen von Intertec SEMKO AB. S-Zeichen und erfüllt die folgenden Standards: EN 60335-1, EN 60335-2-29, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 60555-2.

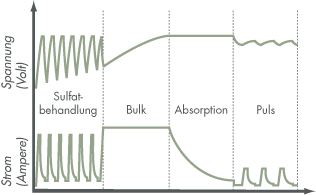

Ladung

Entsulfatierung
Ein kompletter Ladezyklus im Bruchteil einer Sekunde. Der Zyklus wird während der gesamten Entsulfatierungsphase wiederholt. Jeder Zyklus wandelt einen Teil des Bleisulfats in verwendbares Material um.
Volllast-Ladung
In dieser Stufe erfolgen etwa 80% des Ladevorgangs. Das Ladegerät liefert einen konstanten Strom, bis die Polspannung bis zum eingestellten Wert angestiegen ist.
Absorbtionsladung
Fertigladung bis fast 100%. Die Polspannung bleibt auf dem eingestellten Wert. In dieser Phase wird der Ladestrom sukzessiv reduziert.
Impulse
Erhaltungsladung. Die Ladung variiert zwischen 95% und 100%. Die Batterie erhält einen Puls, wenn die Spannung sinkt. Hält die Batterie in einem guten Zustand, wenn sie nicht benutzt wird. Das Ladegerät kann monatelang angeschlossen bleiben.

Die Anwendung des MULTI XS 3600 gewährleistet eine optimale Lebensdauer und Betriebssicherheit der Batterie.

Batterien

MULTI XS 3600 lässt sich einfach auf das Laden von offenen, MF-, GEL- und AGM-Blei-Säure-Batterien einstellen.

MULTI XS 3600 kann auch Batterien unterschiedlicher Größe aufladen, von kleinen 1,2Ah bis zu großen 120Ah-Batterien.

Einstellung	Erklärung
	Position 14,4V/0,8A. Diese Position wird normalerweise für Batterien mit weniger als 14Ah verwendet.
	Position 14,4V/3,6A. Normale Position für offene Batterien, MF-Batterien und die meisten GEL-Batterien.
	Position 14,7V/3,6A. Diese Position wird für viele AGM-Batterien empfohlen. Diese Position ist auch geeignet zum Aufladen von Batterien bei Minustemperaturen.

Ladedauer mit Volllast

Batteriegröße (Ah)	bis etwa 80% der Ladung (h)
2	2
8	8
20	5
60	15
100	25

Temperatur

Um das Ladegerät vor Überhitzung zu schützen, ist das MULTI XS 3600 mit einer Leistungsbegrenzung ausgestattet. Bei hoher Umgebungstemperatur wird die Ausgangsleistung reduziert. Die Ausgangsleistung wird auch reduziert, wenn das Ladegerät versehentlich bedeckt wird. Dies gewährleistet einen sicheren Schutz des Ladegeräts. Das Gerät arbeitet weiter, jedoch mit einer geringeren Ausgangsleistung. Wenn die Umgebungstemperatur wieder sinkt, steigt die Ausgangsleistung automatisch wieder an.

Technische Daten

Eingangsspannung AC	170-260VAC, 50-60Hz
Ausgangsspannung	Nominal: 12V
Wirkungsgrad	85%
Ladespannung	14.4V/0.8A, 14.4V/3.6A, 14.7V/3.6A
Ladestrom	3.6A max
Rückstrom*	1.3mA
Rauschspannung**	max 50mV rms, 0.13A
Umgebungstemperatur	-20°C bis +50°C, bei höheren Temperaturen wird die Ausgangsleistung automatisch reduziert.
Typ von Ladegerät	Vierstufig, vollautomatisch primär geschaltet mit Pulserhaltung.
Batterietypen	12V Blei-Säure-Batterien (Offene, MF, AGM und GEL)
Batteriekapazität	1,2 -120Ah
Abmessungen (L x B x H)	165x61x38mm
Gehäuseschutzklasse	IP 65 (spritzwasser- und staubdicht), Verwendung im Freien.
Gewicht	0,5kg

*) Rückstrom ist der Strom, den das Ladegerät aus der Batterie zieht, wenn der Netzstecker aus der Steckdose gezogen ist. Das MULTI XS 3600 hat einen extrem geringen Rückstrom von etwa 1Ah pro Monat. Viele andere Ladegeräte haben einen Rückstrom von 1Ah pro Tag.

**) Der Rauschwert beschreibt die Störwerte von Strom und Spannung. Ein hoher Rauschwert führt zur Erwärmung der Batterie und verkürzt deren Lebensdauer. Ein lineares Ladegerät hat einen Rauschwert von 70 – 400%, er liegt also weit über dem Maximalwert von 5% für eine moderne geschlossene Batterie. Ein hoher Spannungsrauschwert kann Ausrüstungen beschädigen, die an die Batterie angeschlossen sind. Das MULTI XS 3600 hat einen Rauschwert von lediglich 2%. Die Lebensdauer der Batterie wird dadurch verlängert und es besteht kein Risiko, dass an die Batterie angeschlossene elektronische Ausrüstungen beschädigt werden.
